Bosch e-bike tuning set

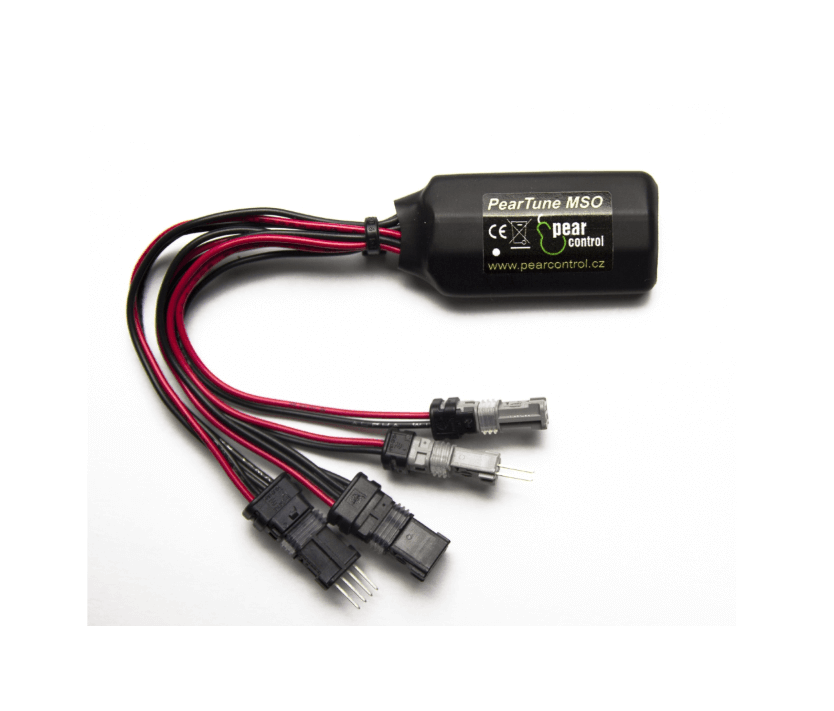

PearTune MSO BOSCH – E-bike tuning chip

A PearTune MSO BOSCH egy olyan e-bike tuning chip, amelyet az elektromos kerékpárok 25 km/h-s rásegítési sebességkorlátozásának eltávolítására használnak. A chip a következő Bosch középmotoros rendszerekkel kompatibilis:

• Bosch Active Line,

• Bosch Performance Line,

• Bosch Performance CX Line,

• Bosch Active Line Plus,

továbbá a következő kijelzőkkel működik együtt:
Intuvia, Purion, Nyon vagy Kiox.

✅ Kompatibilis a BOSCH 2020–2022 Gen.4 motorokkal!

• Sebességkorlátozás: Teljes mértékben eltávolítva

• Aktiválás módja: WALK gombbal

• Kijelzőn megjelenített értékek: Valós, pontos adatok

A PearTune az e-bike rendszerhez közvetlenül, gyári kompatibilis csatlakozókkal csatlakoztatható. Semmilyen kézi beállítást vagy diagnosztikai eszközt nem igényel, a készülék automatikusan alkalmazkodik a kerékpár egyedi konfigurációjához és beállításaihoz. A PearTune a sebességérzékelő és a motorvezérlő egység, valamint a kijelző és a motorvezérlő egység közé kerül bekötésre. A működéshez szükséges áramot a rendszer a kijelző tápellátásából kapja.

Minden kijelzőn megjelenő érték – például:

• aktuális sebesség,

• átlagsebesség,

• maximális sebesség,

• megtett távolság stb. –
  valós és pontos marad.

Az egyetlen különbség, hogy a beszerelést követően Ön, nem pedig a kerékpár határozza meg, milyen gyorsan halad. A maximális sebességet ezentúl kizárólag a pedálozási frekvencia korlátozza.

HASZNÁLAT

A PearTune MSO funkciója menet közben bármikor ki- vagy bekapcsolható a kerékvezetési rásegítő gomb (WALK gomb) rövid megnyomásával. A gomb hosszú megnyomásával a gyári funkciója változatlanul megmarad.

Az eszköz aktuális állapota – vagyis az, hogy be- vagy ki van kapcsolva – mindig megjelenik a kijelzőn valamilyen vizuális elemmel (ez kijelzőtípustól függ), valamint:

• 9,9 km/h sebességérték látható bekapcsoláskor,

• 2,5 km/h érték kikapcsoláskor, közvetlenül az aktiválás után.













  PT-MSO-B2 – Telepítési lépés

  1. Szerelje le a hajtókart és a középmotor műanyag burkolatát (a TORX csavarok kilazításával) azon az oldalon, amelyik a lánckerékkel ellentétes.
  E burkolat alatt találhatók a kábelek és a szükséges csatlakozók, melyek a beépítéshez szükségesek.





  2.  Húzza szét a következő csatlakozókat:

• a négypólusú csatlakozót a kijelző és a motor egysége között (DISPLAY feliratú), valamint

• a kétpólusú csatlakozót a sebességérzékelő (tachométer) és a motor egysége között (SPEED SENSOR feliratú).



  3. A PearTune MSO chip megfelelő csatlakozóit be kell dugni a motorházba az eredetiek helyére, az eredeti csatlakozókat pedig a MSO chipbe kell csatlakoztatni, a színkódolás szerint:
  ➡️ piros vezetéket a piros vezetékkel kell összekötni.

  4. A vízállóság megőrzése érdekében javasolt a MSO chip ellencsatlakozóiba csatlakoztatott eredeti csatlakozókra ragasztós, hőre zsugorodó szigetelőcsövet használni.



  Fontos megjegyzések

• Jogszabályi megfelelés: A tuning modul használata közúti forgalomban nem engedélyezett számos országban, beleértve Magyarországot is. Használata csak magánterületen vagy kijelölt pályákon javasolt.

• Garancia: A modul telepítése a kerékpár garanciájának elvesztését eredményezheti.

• Szoftverfrissítések: A kerékpár szoftverének frissítése befolyásolhatja a modul működését. A gyártó nem vállal felelősséget az ilyen esetekben.

Műszaki adatok

• Méretek (kábelek nélkül): 21 × 40 × 12 mm

• Tápfeszültség-tartomány: 5 – 15 V

• Maximális áramfelvétel: 100 mA

• Maximális teljesítményfelvétel: 1,5 W

• Tömeg: legfeljebb 30 g

• A feszültség sehol az eszközön belül, sem a bemeneti/kimeneti csatlakozásokon nem haladja meg a 20 V-ot.
